편심을 평가하기 위해 여러 원주 지점에서 금속 보호 슬리브의 벽 두께 측정
독일의 Limeshain 마을에 있는 Gustav Möller GmbH는 40년 이상의 경험을 가진 기계 회사입니다.
생산의 초점은 스테인리스 스틸과 Hastelloy®, Inconel® 또는 Monel®과 같은 다양한 특수 재료로 만들어진 선삭 부품에 있습니다. 회사는 개별 조각을 전문으로하고
small 시리즈는 파트너 회사를 사용하여 밀링 및 심공 드릴링 작업과 CNC 밀링 부품도 제공합니다.
회전 및 심공 드릴 보호 슬리브는 핵 응용 분야용으로 제조됩니다. 이 슬리브는 벽 두께가 약 1mm인 심공 천공 영역에서 외경이 약 6mm로 빨대 크기와 비슷합니다.
최종 고객은 이 영역에서 편심률이 낮다는 증거, 즉 원주 전체에 가능한 가장 균일한 벽 두께 분포를 요구합니다.

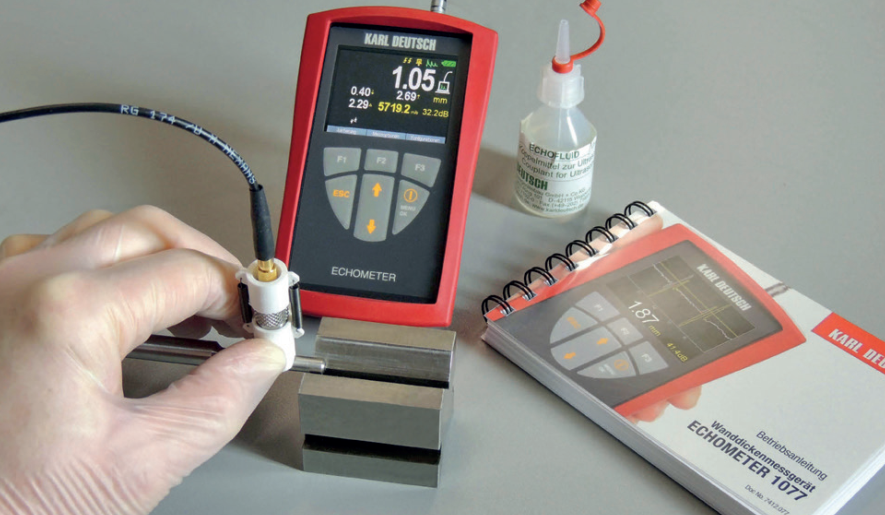

KARL DEUTSCH는 ECHOMETER 1077 및 고주파 22Mhz 지연선 프로브를 사용하여 이 까다로운 테스트 작업을 성공적으로 해결할 수 있었습니다. 프로브를 더 잘 안내하기 위해(높은 곡면의 수직 및 중앙) 고객은 작업장에서 센터링 보조 장치를 제조했습니다. 이 설정을 사용하면 슬리브의 벽 두께를 모든 곳에서 정확하게 측정할 수 있습니다. 부품이 프리즘에서 손으로 천천히 회전하는 동안 벽 두께 값을 관찰할 수 있습니다. 가장 큰 벽 두께 값과 가장 작은 벽 두께 값이 기록됩니다. 측정 중에 에코 시퀀스의 이미지를 언제든지 확인하여 결합 불량으로 인한 잘못된 측정을 배제할 수 있습니다.
우리의 결론: 이것은 어려운 상황에도 불구하고 좋은 협력이었습니다! 코로나 여행 제한으로 인해 이 어려운 테스트 작업은 샘플 부품의 상호 교환, 당사에서 제공한 대여 장치 및 일부 전화 및 화상 회의를 통해 성공적으로 해결되었습니다. KS
